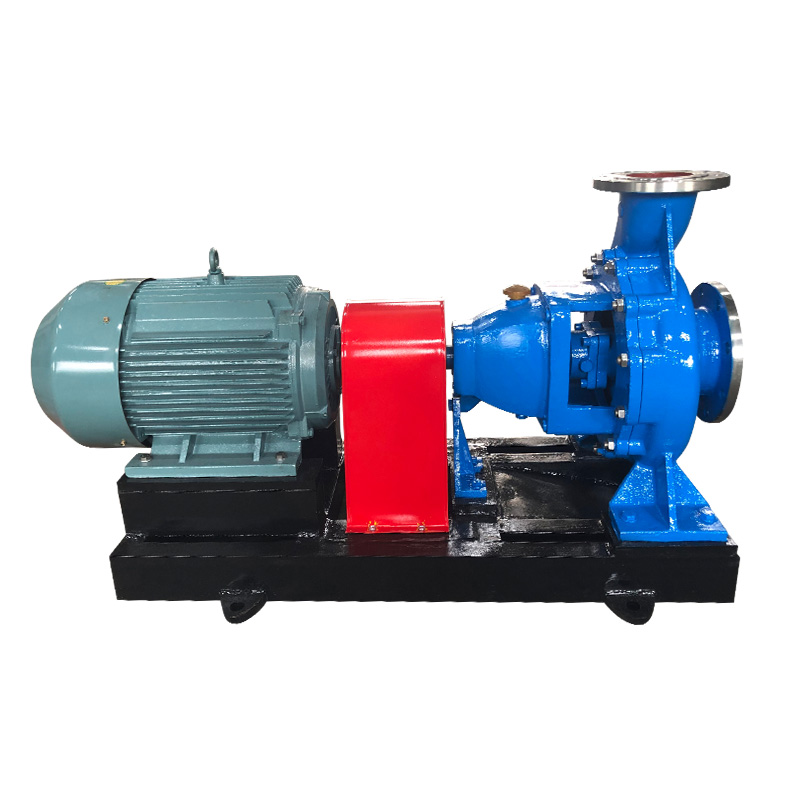

Jaké specifikace definují spolehlivé petrochemické procesní čerpadlo?

Výběr optimálního Petrochemické procesní čerpadlo vyžaduje hluboké pochopení dynamiky tekutin, vědy o materiálech a průmyslových standardů. Pro týmy zásobující inženýry a operátory závodů určují technické specifikace provozní spolehlivost, intervaly údržby a celkové náklady životního cyklu v náročných prostředích chemického zpracování. Tento komplexní průvodce zkoumá kritická výběrová kritéria, rámce shody a pokročilé technologie čerpadel přizpůsobené pro průmyslové aplikace.

Oborové standardy a rámce shody

API 610 vs. ANSI/ASME standardy

Ropný a chemický průmysl fungují podle přísných norem pro vybavení, které zajišťují bezpečnost a zaměnitelnost. Pochopení rozdílu mezi těmito rámci je zásadní pro vývoj specifikací.

Specifikace procesního čerpadla API 610 řídí vysoce výkonná odstředivá čerpadla v ropných, petrochemických a zemních plynových aplikacích. Tato norma klade důraz na robustní konstrukci se specifickými požadavky na:

• Ložiskové (OH), meziložiskové (BB) a vertikálně zavěšené (VS) typy čerpadel
• Minimální životnost ložisek 25 000 hodin (3 roky) při jmenovitých podmínkách
• Pouzdro z lité oceli nebo slitiny je dimenzováno na minimálně 50 psi nad maximální povolený pracovní tlak
• Rozměry komory hřídelové ucpávky vyhovující mechanickým ucpávkám API 682

Specifikace ANSI/ASME B73.1 řešit horizontální koncová sací čerpadla pro chemické aplikace se zaměřením na:

• Rozměrová zaměnitelnost napříč výrobci
• Zadní výsuvné konstrukce umožňující vyjmutí rotoru bez narušení potrubí
• Možnost nastavení externího těsnění
• Jmenovitý tlak je obvykle omezen na 24 barů (350 psi) a 300 °C (572 °F)

Pro zařízení zpracovávající uhlovodíky nad 150 °C nebo tlaky přesahující 20 barů, Specifikace procesního čerpadla API 610 zajistit potřebné bezpečnostní rezervy a integritu materiálu.

Výběr materiálu pro korozivní média

Petrochemická prostředí vyžadují přesné sladění materiálů, aby se zabránilo katastrofálnímu selhání. Mezi běžné specifikace slitin patří:

• Nerezová ocel 316L : Standardní pro prostředí s mírnými kyselinami a chloridy pod 50 ppm
• CD4MCu (ASTM A890 Grade 1B) : Duplexní nerezová ocel nabízející vynikající ekvivalent odolnosti proti důlkové korozi (PREN > 33) pro provoz s mořskou vodou a chloridy
• Hastelloy C-276 : Slitina nikl-molybden pro oxidační a redukční prostředí včetně vlhkého chlóru a kyseliny sírové
• Titan třídy 2 : Výjimečná odolnost proti korozi v chloridovém prostředí, omezená na maximum 315°C
• 2205/2507 duplexní nerezové oceli : Cenově výhodné alternativy superaustenitických slitin s PREN 35-40

Výběr materiálu musí brát v úvahu galvanickou kompatibilitu, když různé kovy přicházejí do styku s procesními kapalinami současně.

Konstrukční konfigurace odstředivého čerpadla

Převislá vs. Uspořádání mezi ložisky

The odstředivé čerpadlo pro chemický závod výběr zásadně závisí na hydraulických požadavcích a dostupnosti údržby.

Převislá (OH) čerpadla umístěte oběžné kolo na konec hřídele vyložený mimo ložiska:

• Jednostupňové konfigurace pro hlavy do 300 metrů
• Kompaktní půdorys snižující požadavky na základy
• Zadní výsuvné konstrukce umožňující vyjmutí rotoru bez narušení motoru nebo potrubí
• Omezení: Omezení průhybu hřídele při vysokých specifických rychlostech

Meziložisková (BB) čerpadla podepřete oběžné kolo mezi dvěma ložiskovými tělesy:

• Jednostupňové (BB1) nebo vícestupňové (BB3, BB4, BB5) konfigurace
• Axiálně dělená pouzdra umožňující kontrolu bez narušení hlavního potrubí
• Vyšší radiální a tahová únosnost
• Požadováno pro průtoky přesahující 1 000 m³/h nebo spád nad 400 metrů

Hydraulická optimalizace výkonu

Výběr bodu nejlepší účinnosti (BEP) určuje dlouhodobou spolehlivost. Provoz nad 80–110 % toku BEP vytváří:

• Radiální axiální zatížení zvyšující opotřebení ložisek
• Recirkulace způsobující kavitaci oběžného kola
• Průhyb hřídele přesahuje tolerance házení těsnicí plochy

Při výběru geometrie oběžného kola se řídí výpočty specifických otáček (Ns):

Ns = N x √Q / H^0,75

Kde N = rychlost otáčení (ot/min), Q = průtok (m³/h), H = dopravní výška na stupeň (m)

• Ns 500-1 500: Radiální oběžná kola pro aplikace s vysokou spádem a nízkým průtokem
• Ns 1 500-5 000: Oběžná kola se smíšeným průtokem pro aplikace se střední výškou
• Ns 5 000-10 000: Oběžná kola s axiálním průtokem pro vysokoprůtokové a nízkotlaké služby

Technologie těsnění a kontrola emisí

Konfigurace mechanické ucpávky

Ekologické předpisy a bezpečnostní požadavky pohánějí pokročilá řešení těsnění Petrochemické procesní čerpadlo aplikací.

Jednoduché mechanické ucpávky vyhovujte zdravotně nezávadným a netoxickým službám s uspořádáním potrubí Plán 11 (recirkulace z výtlaku čerpadla do ucpávkové komory) nebo Plán 13 (recirkulace do sání čerpadla).

Dvojité beztlakové těsnění (uspořádání 2) zajistit záložní kontejnment pro nebezpečné kapaliny pomocí Plan 52 (externí nádrž s cirkulací) nebo Plan 53A (bariérová kapalina pod tlakem).

Dvojité tlakové těsnění (uspořádání 3) nabízejí schopnost nulových emisí pro těkavé organické sloučeniny (VOC) a toxické chemikálie s využitím Plan 53B (systém cirkulační bariérové kapaliny) nebo Plan 53C (tlakování pístového akumulátoru).

Technologie magnetického pohonu

Petrochemické čerpadlo s magnetickým pohonem konfigurace zcela eliminují mechanické těsnění prostřednictvím synchronního magnetického spojení:

• Kontejnmentový plášť : Hastelloy C nebo titanová konstrukce oddělující procesní kapalinu od atmosféry
• Magnetické materiály : Samarium-kobalt (SmCo) pro teploty do 350 °C, neodym-železo-bor (NdFeB) omezeno na 150 °C
• Ztráty vířivými proudy : Kovové obaly vytvářejí teplo vyžadující cirkulaci; nekovové (keramické) pláště eliminují ztráty, ale omezují jmenovité tlaky
• Ochrana chodu na sucho : Vyžaduje se, aby se zabránilo katastrofálnímu selhání během kavitace nebo suchého provozu

Účinnost přenosu výkonu se pohybuje v rozmezí 85-95%, přičemž ztráty se projevují jako ohřev pláště kontejnmentu vyžadující výpočty nárůstu teploty o 15-30°C.

Specializované aplikace a extrémní podmínky

Návrh procesu při vysoké teplotě

Výrobce vysokoteplotních procesních čerpadel schopnosti řeší problémy s tepelnou roztažností přesahující 400 °C:

• Podpora středové linie : Udržuje zarovnání během tepelného růstu, povinné nad 175 °C podle API 610
• Pružné potrubní spoje : Přizpůsobte zatížení trysky bez přenášení nadměrných sil na těleso čerpadla
• Chladící bundy : Při manipulaci s kapalinami nad 300 °C udržujte teplotu ložiskového tělesa pod 80 °C
• Horké postupy zarovnání : Ověřte vyrovnání spojky při provozní teplotě po počátečním vyrovnání za studena

Řízení teplotního gradientu zabraňuje deformaci kritické geometrie ucpávkové komory a ložiskového pouzdra.

Kryogenní a vícefázová manipulace

Služby zkapalněného zemního plynu (LNG) a kryogenní chemie vyžadují:

• Prodloužené designy kapoty : Izolujte studenou procesní kapalinu od ložisek a těsnění při okolní teplotě
• Ověření křehkosti materiálu : Charpyho rázová zkouška při minimálních konstrukčních teplotách
• Oběžná kola pro manipulaci s plynem : Specializované konstrukce induktorů nebo otevřená oběžná kola zvládající 15-30 % objemových podílů plynu

Strategie údržby a správa komponent

Implementace prediktivní údržby

Technologie monitorování stavu prodlužují střední dobu mezi opravami (MTBR) pro kritické Petrochemické procesní čerpadlo aktiva:

• Analýza vibrací : Rychlostní limity ISO 10816 (4,5 mm/s pro velká čerpadla, 7,1 mm/s pro menší jednotky) detekují degradaci ložisek a nevyváženost oběžného kola
• Monitorování tlaku/teploty v těsnicí komoře : Včasná detekce opotřebení těsnicí plochy nebo ucpání proplachovacího vedení
• Současná analýza signatur : Identifikuje odchylku provozního bodu čerpadla od BEP v důsledku změn zatížení motoru
• Infračervená termografie : Lokalizuje přehřátí ložisek a selhání mazání

Zásoba náhradních dílů a jejich zaměnitelnost

Díly na opravu chemických čerpadel ANSI těžit z rozměrové standardizace umožňující vícezdrojové zadávání zakázek:

• Kritické náhradní díly : Hřídel, ložiska, mechanická ucpávka, třecí kroužky skříně, oběžné kolo (dodací lhůta 12-18 měsíců pro speciální slitiny)
• Doporučené náhradní díly : Těsnění, O-kroužky, těsnicí plochy, spojovací prvky
• Kapitálové rezervy : Kompletní sestava rotoru, skříň pro vysoce hodnotné služby

Čerpadla API 610 vyžadují komponenty specifické pro výrobce z důvodu zakázkové konstrukce, což vyžaduje dlouhodobé dodavatelské vztahy a komplexní dohody o náhradních dílech.

Nákup a hodnocení dodavatelů

Technická kritéria hodnocení nabídek

Komplexní posouzení dodavatelů pro odstředivé čerpadlo pro chemický závod obstarání zahrnuje:

• Hydraulické ověření : Testování výkonu podle ISO 9906 Grade 1 nebo 2, včetně ověření NPSH a měření vibrací
• Certifikace materiálu : Zprávy o zkouškách mlýnů (MTR) s chemickým složením a mechanickými vlastnostmi, pozitivní identifikace materiálu (PMI) pro kritické slitiny
• Řízení kvality : Certifikace ISO 9001, svářečská kvalifikace podle ASME sekce IX, postupy NDE (radiografie, ultrazvuk, penetrant barviv)
• Dokumentace : datové listy API 610, výkonové křivky, výkresy řezů, příručky údržby, seznamy náhradních dílů

Analýza nákladů životního cyklu

Výpočty celkových nákladů na vlastnictví upřednostňují spotřebu energie a údržbu před počátečními kapitálovými výdaji:

LCC = C_initial C_energie C_maintenance C_production_loss - C_residual

Náklady na energii obvykle představují 75–85 % celkových nákladů životního cyklu u nepřetržitě pracujících čerpadel. Záruky účinnosti s ustanoveními o náhradu škody (typicky 0,5–1,0 % sankce za výpadek účinnosti) chrání zájmy nákupu.

Profil společnosti: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Jiangsu Huanyu Chemical New Materials Co., Ltd., založená v roce 1987, působí jako specializovaný výrobce v sektoru průmyslových čerpadel a zaměstnává více než 100 technických a výrobních pracovníků. Společnost integruje možnosti výroby strojů, tepelného zpracování, zpracování za studena a vytavitelného lití do jednotného výrobního rámce.

Portfolio produktů zahrnuje více než deset sérií chemických čerpadel s více než 300 specifikacemi, vyrobených z různých slitinových materiálů včetně nerezových ocelí 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanu a 2520. Primární produktové řady zahrnují jednostupňová jednosací chemická odstředivá čerpadla, kapalinová čerpadla, čerpadla s nuceným oběhem, fluorová plastová odstředivá čerpadla, petrochemické čerpadlo s magnetickým pohonem jednotky, samonasávací čerpadla a potrubní čerpadla.

Tyto konfigurace produktů se týkají různých procesních podmínek a charakteristik médií v odvětvích chemického zpracování, rafinace ropy, metalurgických operací, výroby chemických vláken a výroby elektrické energie. Mezi exportní trhy patří Laos, Thajsko, Tanzanie, Malajsie a Rusko, které podporují rozvoj mezinárodní průmyslové infrastruktury.

Nachází se na řece Jang-c'-ťiang v blízkosti říčního mostu Jiangyin Jang-c'-ťiang a zachovává strategické logistické výhody pro domácí i mezinárodní distribuci.

Často kladené otázky (FAQ)

Co odlišuje API 610 od norem čerpadel ANSI v petrochemických aplikacích?

Specifikace procesního čerpadla API 610 vyžadují těžší konstrukci, vyšší tlaky (až 200 barů oproti 24 barům) a specifické materiálové požadavky pro rafinérské služby. API 610 vyžaduje minimální konstrukci z lité oceli, tuhou konstrukci hřídele s poměrem L3/D4 pod 60 a ucpávkové komory dimenzované pro mechanické ucpávky API 682. Čerpadla ANSI kladou důraz na rozměrovou zaměnitelnost a zadní výsuvné konstrukce pro obecné chemické provozy při nižších tlacích. Pro uhlovodíky nad 150 °C nebo toxické provozy je shoda s API 610 obvykle povinná.

Kdy by měla být čerpadla s magnetickým pohonem specifikována oproti běžným uzavřeným čerpadlům?

Petrochemické čerpadlo s magnetickým pohonem výběr je indikován pro požadavky na nulové emise, toxické nebo karcinogenní kapaliny (benzen, sirovodík), drahé procesní kapaliny, kde únik představuje ekonomickou ztrátu, nebo vakuové služby, kde vnikání vzduchu kontaminuje produkt. Omezení zahrnují účinnost 85-95 % (oproti 95-98 % u konvenčních čerpadel), teplotní omezení založená na výběru magnetického materiálu (150 °C pro NdFeB, 350 °C pro SmCo) a režim katastrofického selhání při běhu nasucho. Počáteční kapitálové náklady jsou o 30–50 % vyšší než u utěsněných alternativ, což je odůvodněno eliminací údržby těsnění a dodržováním ekologických předpisů.

Jak mohu vybrat materiály pro petrochemická prostředí s vysokým obsahem chloridů?

Výběr materiálu vyžaduje výpočet ekvivalentního čísla odolnosti proti důlkové korozi (PREN = %Cr 3,3×%Mo 16×%N). Pro koncentrace chloridů pod 1000 ppm při teplotách pod 60°C postačí 316L (PREN ~24). Střední chloridy (1 000-10 000 ppm) vyžadují 2205 duplex (PREN 35) nebo 904 l superaustenitické (PREN 34). Náročná prostředí přesahující 10 000 ppm chloridu nebo teploty nad 100 °C vyžadují 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) nebo titan. Výrobce vysokoteplotních procesních čerpadel dokumentace musí ověřit odolnost proti zadření u duplexních součástí z nerezové oceli v rotačních sestavách.

Jaké intervaly údržby je třeba očekávat u správně specifikovaných petrochemických čerpadel?

Cílová střední doba mezi opravami (MTBR) 48-60 měsíců je dosažitelná při správné specifikaci a provozu. Mezi kritické faktory patří provoz v rozmezí 80–110 % nejlepšího bodu účinnosti, udržování rezervy NPSH nad 1,5 metru (nebo NPSHA > 1,3×NPSHR), sledování rychlostí vibrací podle ISO 10816 a implementace systémů podpory těsnění vyhovujících API 682. Díly na opravu chemických čerpadel ANSI dostupnost a standardizace zkracují dobu oprav na 8–24 hodin oproti 48–72 hodinám u vlastních jednotek API 610. Prediktivní údržba pomocí analýzy vibrací a termografie zabraňuje katastrofickým poruchám.

Jak ověřím záruky účinnosti čerpadla během nákupu?

Vyžadujte ověřené testování výkonu podle ISO 9906 Grade 1 (vyšší přesnost) nebo Grade 2 (standardní akceptace) v závodě výrobce. Testování musí pokrývat celý provozní rozsah od vypnutí až po házení, ověření dopravní výšky, průtoku, výkonu, požadavků NPSH a úrovní vibrací. Přijatelné tolerance podle API 610 zahrnují: hlava ±3 % při BEP, účinnost 0 % záporná tolerance (žádné snížení ze záruky) a NPSHR 0 % (žádné zvýšení ze záruky). Zahrňte doložky o náhradě škody, které specifikují 0,5–1,0 % z ceny čerpadla za 1 % snížení účinnosti. pro odstředivé čerpadlo pro chemický závod aplikace, požadují účinnost drát-voda včetně ztrát motoru a převodovky pro přesné projekce provozních nákladů.

Reference

• American Petroleum Institute. (2010). API Standard 610: Odstředivá čerpadla pro ropný, petrochemický a zemní plyn (11. vydání). Washington, DC: API Publishing Services.
• Americká společnost strojních inženýrů. (2012). ASME B73.1-2012: Specifikace pro horizontální koncová sací odstředivá čerpadla pro chemické procesy . New York: ASME.
• Americká společnost strojních inženýrů. (2019). ASME sekce IX: Kvalifikace svařování, pájení a tavení . New York: ASME.
• Evropský výbor pro normalizaci. (2012). EN ISO 9906:2012: Rotodynamická čerpadla – Přejímací zkoušky hydraulického výkonu – Stupně 1, 2 a 3 . Brusel: CEN.
• Hydraulický institut. (2014). ANSI/HI 9. 6. 3-2012: Rotodynamická (odstředivá a vertikální) čerpadla – směrnice pro povolenou provozní oblast . Parsippany, NJ: Hydraulic Institute.
• Mezinárodní organizace pro normalizaci. (2016). ISO 10816-7:2009: Mechanické vibrace – Hodnocení vibrací strojů měřením na nerotujících částech – Část 7: Rotodynamická čerpadla pro průmyslové aplikace. . Ženeva: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Příručka čerpadla (4. vyd.). New York: McGraw-Hill.
• Lobanoff, V.S., & Ross, R.R. (1992). Odstředivá čerpadla: Konstrukce a použití (2. vyd.). Boston: Butterworth-Heinemann.
• Stepanoff, A.J. (1957). Odstředivá a axiální průtoková čerpadla: Teorie, konstrukce a aplikace (2. vyd.). New York: John Wiley & Sons.
